Obrabiarki serii PPF

Obrabiarki serii PPF
Obrabiarki serii PPF

Wstęp
Wielocylindrowa synchroniczna obrabiarko-giętarka CNC serii PPF została zaprojektowana i rozwinięta przez firmę YSD w ostatnich latach. Ta niesamowita obrabiarka do rur jest oparta o najbardziej zaawansowaną technologię świata. Najważniejsze części tej obrabiarki do rur to główna maszyna, przedni i tylny układ podajnika, przedni i tylny układ podtrzymujący, przenośnik rolkowy, system bocznego wyładunku, oprzyrządowanie do matryc oraz układ sterujący CNC. Ten typ prasy do kształtowania rur jest przeznaczony do produkcji rur z prostym szwem spawalniczym o średnicy od 406 mm do 1626 mm i grubości 60 mm.

Klasyfikacja
1. Nasza firma jako profesjonalny dostawca obrabiarek posiada już sześć narodowych patentów w dziedzinie technologii praktycznej w dziedzinie obróbki metalu.
2. Nasza prasa do kształtowania rur (PPF 6500/135) otrzymała „Pierwszą Nagrodę za Postęp Naukowo-Technologiczny w Chińskim Przemyśle Maszynowym” w 2008 r.
3. Ten typ wielocylindrowej obrabiarki CNC do rur korzysta z technologii stopniowego kształtowania, co prowadzi do zwiększenia obrabialności, większej elastyczności procesu i zmniejszonych sił towarzyszących obróbce.
4. Te obrabiarki do rur posiadają układ sterowania CNC z elektrohydraulicznym synchronizowanym serwomechanizmem i precyzyjny mechanizm pomocniczy.
5. Nasza obrabiarka do rur używa dojrzałej technologii kształtowania oraz walcowania rur.
6. Wyposażona w automatyczny układ podajnika oraz automatyczny układ rozładunku, ta prasa do kształtowania rur wyróżnia się łatwością obsługi.

Tablica parametrów obrabiarek do rur serii PPF

Specyfikacja Jednostka 3600/125 5200/125 6000/125 8000/125 10000/125
Siła nacisku kN 36000 52000 60000  80000 100000
Odległość między stojakami w rzucie przednim mm 12200 12500  12500  12500  12500
Długość gięcia mm 12000 12200  12200  12200 12200
Odległość między stojakami w rzucie bocznym mm 1500 1700  1700  1700  1700
Maks. średnica zewnętrzna giętej rury mm 1400  1524  1524  1524  1524
Liczba cylindrów głównych   4  6  6  6  6
Maks. rozstaw mm 2400  2500  2500  2500  2500
Skok suwaka mm 400 400 400 400 400
Prędkość zbliżania mm/s 60 60 60  60 60
Prędkość robocza mm/s 7 9 8 8 6
Prędkość powrotna mm/s 60 60  60  60  60
Moc głównej maszyny kW 315 615  615  750  750
Moc systemu akcesoriów kW 120 180  180  200  200

Obrabiarki do rur i wyroby gotowe

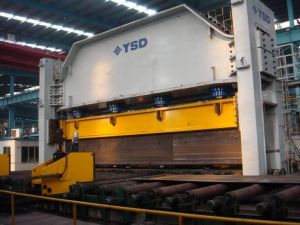

  • Obrabiarka do rur (PPF6500/125)

  • Obrabiarka do rur (PPF5200/125)

  • Średnica rury od 406 do 1626 mm, maks. grubość 60 mm

  • PPF6500/135
